采样电阻选型概述

引言

在电子电路设计中，采样电阻（又称分流电阻或检测电阻）用于测量电流，通过欧姆定律 V=IR 转换为电压信号，进而供给控制电路或监测系统使用。正确选择采样电阻不仅影响测量精度，还涉及到功耗、热稳定性和可靠性等多个因素。本文将对采样电阻的选型要点进行概述，以帮助工程师做出合理决策。

1. 采样电阻的关键参数

1.1 电阻值（阻值范围）

• 采样电阻的阻值通常较小，一般在 毫欧级（mΩ） 或 欧姆级（Ω） 之间。
• 选择阻值时需在信号强度和功耗之间平衡：
  • 较大阻值 提供更高的检测电压，但功耗增加，可能导致过热问题。
  • 较小阻值 减少功耗，但信号幅度降低，影响测量精度。
• 计算公式： V_测量 = I_负载 × R_采样

1.2 功率额定值

• 采样电阻的功率消耗由公式计算： P=I²R
• 选择功率额定值时，应留有一定余量，通常建议额定功率为实际功耗的 2~3 倍 以提高可靠性。

1.3 误差与精度

• 误差来源：
  • 阻值公差（例如 ±1%、±0.5%、±0.1%）。
  • 温度漂移（TCR，温度系数，单位 ppm/°C）。
  • 老化效应（长期使用中的性能变化）。
• 高精度应用（如工业控制、仪器测量）需要选择低公差、高稳定性的电阻。

1.4 温度系数（TCR）

• 低 TCR（温度系数）的电阻在温度变化时能保持稳定的阻值，适用于高精度测量。
• 常见材料的 TCR：
  • 金属膜电阻：10~50 ppm/°C
  • 合金电阻（如锰铜、康铜）：<10 ppm/°C，适用于精密采样

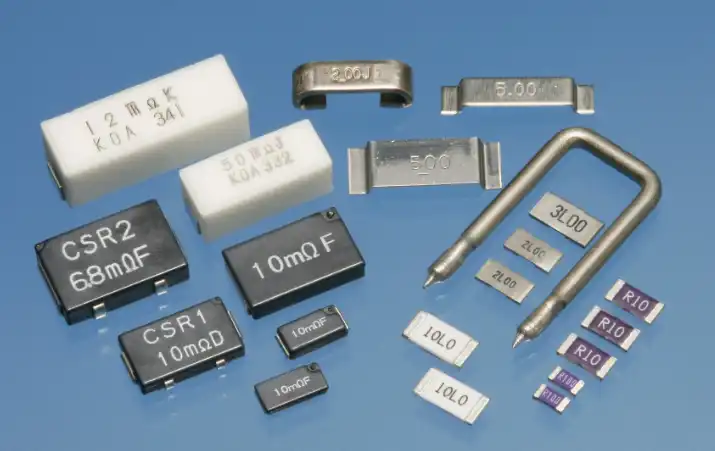

2. 采样电阻的封装类型

2.1 贴片电阻（SMD）

• 适用于小型化、自动化生产的场景。
• 常见规格：1206、0805、0603、2512 等。
• 2512 及更大尺寸适用于大电流采样，具备更好的散热能力。

2.2 插件电阻（DIP）

• 适用于高功率应用，例如工业设备和电力电子。
• 常见类型：线绕电阻、大功率分流电阻（带散热片）。

2.3 分流电阻

• 专门用于大电流测量（几十到上千安培）。
• 采用铜、锰铜等低 TCR 材料制成，通常带有散热设计。

3. 采样电阻的应用案例

3.1 电池管理系统（BMS）

• 需要高精度、低温漂的采样电阻来检测充放电电流。
• 选型关键：低 TCR（<50 ppm/°C）、阻值小（<10 mΩ）、功率适中（1~3W）。

3.2 直流电机驱动

• 通过采样电阻检测电机电流，进行电流控制和过流保护。
• 选型关键：大功率（5W 以上）、低阻值（1~50 mΩ）、耐脉冲特性好。

3.3 开关电源（SMPS）

• 采样电阻用于反馈控制或过流保护，通常位于高频电路中。
• 选型关键：耐高频、低电感（Low ESL）设计。

4. 选型推荐

应用场景	推荐阻值范围	主要封装	关键特性
BMS 电池管理	0.1~10mΩ	2512/SMD	低 TCR、高精度
直流电机驱动	1~50mΩ	2512/DIP	高功率、耐冲击
开关电源电流检测	5~100mΩ	0805/1206	低电感、稳定性好
工业仪器测量	10mΩ~1Ω	1206/0805	超低 TCR、精密电阻

结论

选择合适的采样电阻需要综合考虑阻值、功率、精度、温度稳定性以及封装类型等因素。对于不同应用场景，合理匹配参数可提高系统的测量精度、可靠性和效率。在设计电路时，应结合功耗需求和测量精度，选择最优的采样电阻方案。
